一、产品概述

我国电力系统常用的中性点接地方式有:中性点直接接地、中性点不接地、中性点经消弧线圈接地(谐振接地)、中性点经电阻接地这四种方式。电力系统接地运行方式涉及电网的安全运行、供电可靠性、用户用电安全等诸多重要问题。在专业技术方面涉及电力系统、过电压与绝缘配合、继电保护、通信与自控、电磁兼容、接地设计等诸多领域,是一个内容广泛的系统问题。其中,中性点经电阻接地就是在电网中性点与地之间串联接入某一电阻器。适当选择所接电阻器的阻值,不仅可以泄放单相接地电弧后半波的能量,从而减少电弧重燃的可能性,抑制电网过电压的辐值,还可以提高继电保护装置的灵敏度以作用于跳闸,从而有效保护系统正常运行。

在交流电网中,特别是以电缆供电的网络采用电阻接地日益广泛。可安装于发电厂厂用电系统、变电所供电系统、工矿企业配电系统中,实现这些电网采用中性点经电阻接地的系统运行方式。

二、产品功能

1、针对性强,保护到位

变压器中性点接地电阻柜适用于系统中性点采用小电阻或中电阻接地的场合。此时,电网出现单相接地故障时需立即跳闸切除故障线路。当电网出现单相接地时,接地电阻向接地点提供附加阻性电流,使接地电流呈阻容性质,从而保证产生的过电压不超过2.6倍的相电压。

2、结构紧凑,便于安装

变压器中性点接地电阻柜将零散的Z型接地变压器(如系统无中性点引出则需加装)、电阻器、电流互感器、测量仪表、接地保护输出端子等电器设备整体组合在一个封闭金属柜内,而且可以选配隔离开关,成套供货,安全可靠性高,布置清晰整齐,便于安装调试及操作维护。

3、选材考究,充分保证产品质量

变压器中性点接地电阻柜内的接地变压器为优质干式变压器,其一次绕组为“Z”形接线;电阻器采用不锈钢合金、镍铬合金等材料制成,导电率高、通流能力强、耐高温、最高使用温度可达1600℃;温度系数≤ -0.045% /℃、阻值稳定、耐腐蚀、防燃防爆、可靠性高。

4、监测功能齐全,并提供模拟量输出

变压器中性点接地电阻柜可配备电流互感器和动作记录仪,正常时可监视中性点不平衡电流;出现单相接地故障时,可记录动作次数;且可给保护和监控系统提供模拟量输出;还可根据需要加装专用避雷器。同时应用户要求本设备可加装测控保护装置。

三、产品规格型号

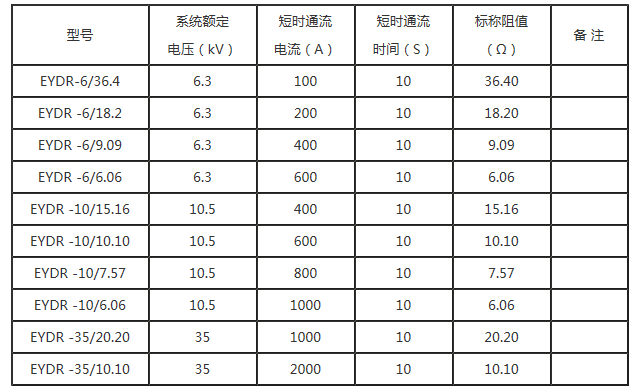

6kV、10kV、35kV、66KV变压器中性点接地电阻常规参数


注:

1、电阻柜阻值可从1欧姆到2000欧姆,电流从1安培到2000安培设计,允许通流时间10s、15s、30s、60s、2h。电阻值的误差±3%。

2、电阻柜用于户外或户外,柜体采用不锈钢板或冷轧钢板喷塑支持,耐腐蚀、防护等级高。

3、可加装隔离开关,检修方便,也可加温湿度控制装置。

四、执行标准

      DL/T780-2001     配电系统中性点接地电阻器

      GB6450           干式电力变压器

      DL/T620-1997     交流电气装置的过电压保护和绝缘配合

      GB/T16927.1-1997 高电压试验技术 第一部分:一般试验要求

      GB1208-1997      电流互感器

      GB4208-93        外壳防护等级(IP代码)

      IEEE32-1972标准 中性点接地装置的技术、术语和试验
