一、概述

在电力系统中，异常过电压主要如：操作过电压、单相接地时产生的弧光过电压和雷击过电压、谐振过电压等，目前尚无针对这些过电压的完整保护方案，系统本身的复杂性对过电压有着重要的影响，针对目前中低压系统过电压防治的现状，我公司研制生产的EYZG过电压抑制柜可消除系统各类过电压，提高系统的运行稳定运行。

EYZG过电压抑制柜是我公司最新开发生产的新型产品，它是基于公司原有产品基础上，广泛征求用户意见，该装置能够实时检测记录系统运行状况，自动区分过压故障、铁磁谐振故障以及PT断线、过压、欠压报警功能，通过RS-485通讯接把现场装置的信息传送至后台监控系统，适用于无人职守变电站。

二、 工作环境

环境温度：－30℃～＋50℃；

海拔高度：≤2000m（高原型：≤4000m）；

环境湿度：90%；

抗震能力: 8级

三、装置主要参数

额定频率：50Hz～60Hz

系统电压：6kV、10kV、35kV

控制电压：AC/DC 220V；AC/DC 110V

功率损耗：≤30W（控制器）

通讯接口：RS-485

四、装置特点

■. 吸收大能量的系统过电压；

■. 取代了PT柜、具有消谐、过电压、低电压、断线报警等保护功能。性价比高；

■. 有效的抑制通过PT的冲击电流，保护PT和熔断器的安全问题。

■. 实时监控系统状态，对出现的异常运行状态做出准备判断，并及时输出相应的开关量接点信号。

■.具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；

■.中文液晶显示，运行状态清晰，菜单式操作，方便易用。

五、工作原理

  EYZG过电压抑制柜采用我公司研制的专用元件大容量过电压抑制器，能够有效平缓过电压的上升前沿并削平电压尖峰，并能够耐受过电压产生的超大能量，它能有效抑制雷电过电压和其它电压的尖峰，缓和过电压的波头和陡度，并能够吸收大量的能量。

EYZG过电压抑制柜在正常运作时，柜内智能微机控制器装置实时不间断的检测PT提供的电压信号，一旦发生PT断线、过压、欠压、低电压、谐振等现象，智能微机控制器通过对电压互感器PT的二次过电压进行采集、判断，及时准确地对系统各种状态进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用MCU的强大逻辑运算能力实现快速显示，远程通信等功能。

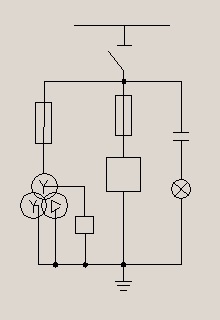

六、 上图符号及型号定义

        系统电压：3、6、10、20、35（KV）

七、订货须知

■.订货时应提供：系统额定电压、2mS方波通流容量、柜体尺寸和主母线排列方式及详细接口尺寸

■.如有特殊要求应在订货时提出，额外附件和备件，应在订货时注明型号和所需的数量

■.装置抵达后，可参照《使用说明书》进行安装、操作和维护。

■.本公司对设备实行终身维修并长期提供备品备件。
